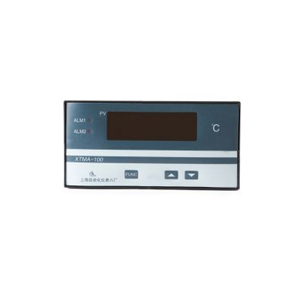

XTMA-1000系列智能數字顯示調節儀是采用新一代專用電路組成的多功能智能化儀表。它充分應用了當代微機技術和新型元器件，采用SMT表面貼裝元器件及相應的生產工藝，使得儀表具有功能強、性能可靠、體積小 產品描述： XTMA-1000系列智能數字顯示調節儀是采用新一代專用電路組成的多功能智能化儀表。它充分應用了當代微機技術和新型元器件，采用SMT表面貼裝元器件及相應的生產工藝，使得儀表具有功能強、性能可靠、體積小等特點，并且具有很高的性能價格比。規格參數智能數字顯示調節儀各種輸入信號經模擬開關切換送入放大器放大后，經A/D轉換成數字量送入CPU處理，輸入信號經線性化、冷端補償、外線電阻補償等運算后，得到測量值送顯示器，同時與用戶設定的報警值進行比較，從而驅動繼電器報警輸出。 測量值與設定值比較得到偏差信號，經比例、積分、微分運算后得到控制量輸出。 儀表的各設定參數存放在E2PROM中，斷電后該參數可長期保存，另外，儀表還配有程序監視器 ( watch dog ) 電路和電源監視電路，一旦儀表受到強干擾造成儀表死機時，儀表可自動復位，回到正常的工作狀態。輸入形式W（1）線性輸入：mV輸入：0～10mV.DC、0～50mV.DC、0～ 100mV.DC； 電壓輸入：0～5V.DC、1～5V.DC； 電流輸入：0～10mA.DC、4～20mA.DC； 電阻遠傳壓力表信號：0～400（2）熱電偶：B 0～1800℃、S 0～1600℃、K 0～1300℃、 E 0～800℃、T 0～300℃、J 0～800℃、 Wu-Re 3-25 0～2000℃（3）輻射感溫器：WFH-202（F1，石英玻璃）：400～1200℃； WFH-202（F2，K9 玻璃）：700～2000℃（4）熱電阻：Pt100 (L)：-100.0～200.0℃； Pt100 (H)： -200～600℃； Cu50：0.0～150.0℃輸入阻抗mV輸入，電壓，熱電偶：≥ 1MΩ;電流輸入：50Ω;熱電阻：采用三線制接線，三根連線電阻要求相等且小于5Ω,通過熱電阻測量電流為0.5mA測量精度0.3J采樣周期0.25秒分辨力15 bit控制參數比例帶 0～400.0% (0為位式控制）;積分時間 0～3600秒（0為切除積分作用）;微分時間 0～1800秒;位式控制不靈敏區：用戶可設置;二位PID控制周期：1～120秒輸出形式二位PID：繼電器、SSR固態繼電器（容量均為2A 250VAC）; 24V邏輯電壓（大電流50mA）連續PID：0～10 mA.DC、4～20 mA.DC三位PID：死區：0.0～10.0% 可調;繼電器動作范圍: 0.1～10.0% 可調;繼電器動作周期: 1～200秒; 閥位反饋信號: 0～10 mA.DC或4～20 mA.DC報警儀表具有兩路報警輸出，出廠時可設置成上限報警或下限報警。上限報警動作：當測量值≥（上限報警設定值+報警不靈敏區）時，儀表的報警起作用，上限報警指示燈點亮，同時上限報警繼電器觸點閉合。 當測量值≤（上限報警設定值-報警不靈敏區）時，儀表的報警不起作用，上限報警指示燈熄滅，同時上限報警繼電器觸點斷開。下限報警動作：當測量值≤（下限報警設定值-報警不靈敏區）時，儀表的報警起作用，下限報警指示燈點亮，同時下限報警繼電器觸點閉合。 當測量值≥（下限報警設定值+報警不靈敏區）時，儀表的報警不起作用，下限報警指示燈熄滅，同時下限報警繼電器觸點斷開。繼電器觸點容量為2A、250VAC(阻性負載）。 報警不靈敏區：固定1個字。程序控制大程序設定段數：15段程序設定方式：每段程序的設定由溫度設定和時間設定二個參數表示，當時間設定為零時，表明程序曲線到此結束。程序設定溫度范圍：儀表測量范圍分辨率：配熱電偶為1℃，配熱電阻為0.1℃程序設定時間范圍：0～9999分鐘/段程序設定時間誤差：小于時間設定值的±0.1%數據斷電保護采用E2PROM保存各設定參數，斷電后數據可長期保存工作電源開關電源：電壓85～264VAC , 頻率50～60 Hｚ功耗約3VA重量約0.6 Kg工作環境環境溫度：0～45℃，環境濕度：35～85% RH，周圍環境無對儀表有腐蝕作用的有害氣體 瀏覽： 上一篇：XTMA-100A智能數字顯示調節儀 下一篇：XTMC-1000A-B智能數字顯示調節儀
