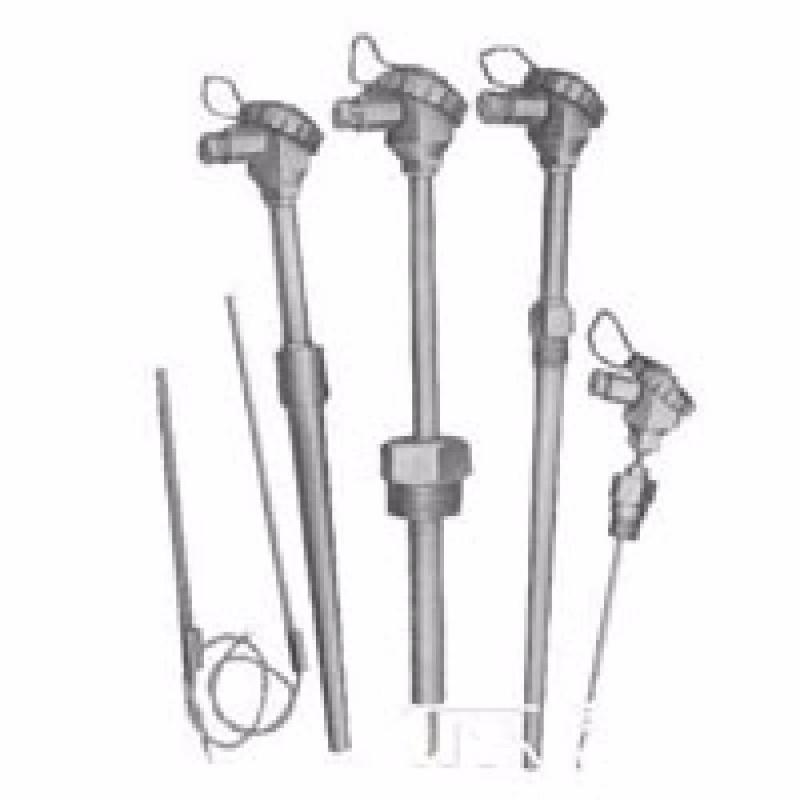

WRNR-13電站測溫用熱電偶

產品簡介WRNR-13電站測溫用熱電偶采用防水式接線盒，適合石油化工的環境要求；固定螺紋的標準符合JB/T5219—91和JB/5583—91熱電偶、熱電阻的規定；固定法蘭除符合上述標準的同時，增加三

產品簡介

WRNR-13電站測溫用熱電偶采用防水式接線盒，適合石油化工的環境要求；固定螺紋的標準符合JB/T5219—91和JB/5583—91熱電偶、熱電阻的規定；固定法蘭除符合上述標準的同時，增加三種不同焊接方法，不同形式密封面的固定法蘭安裝盤，供選擇和滿足不同用戶的需要。

規格參數

量程規格:

注:“t”為感溫元件實測溫度，

公稱壓力:一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一采用公稱壓力的1.5倍。實際上，允許工作壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。

熱電偶J緣電阻:常溫J緣電阻的試驗電壓為直流500V。測量常溫J緣電阻的大氣條件為：溫度15～35℃，相對溫度45%，大氣壓力86～106kpa。

 對于長度超過1米的熱電偶，它的常溫J緣電阻值與其長度的乘積應不小于100MΩ·m

    即：Rr·L〉>100MΩ L>1m

  式中：Rr-熱電偶的常溫J緣電阻值，MΩ；

   L-熱電偶的長度，m

 對于長度等于或不足1米的熱電偶，它的常溫J緣電阻值應不小于100MΩ。

□產品規格

置入長度I（mm）:50、100、150

注：*│1(mm)=│+100或│+150
